11.05.2014Рубрика: Электрооборудование ВАЗ 2101Автор: admin

Установка аварийки на ВАЗ 2101

Для установки аварийки на ВАЗ 2101 своими руками нам понадобиться: кнопка аварийки от шестерки и фишка для нее, реле поворотов шестерки, шести контактная фишка для реле поворотов.

Установка аварийки на ВАЗ 2101Установка аварийки на ВАЗ 2101

Вот схема включения поворотов ВАЗ 2101:

Установка аварийки на ВАЗ 2101

1 – подфарники;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – генератор;
5 – выключатель зажигания;
6 – блок предохранителей;
7 – реле-прерыватель указателей поворота;
8 – контрольная лампа указателей поворота;
9 – переключатель указателей поворота;
10 – задние фонари

А это схема включения поворотов и аварийной сигнализации ВАЗ-2106:

Установка аварийки на ВАЗ 2101

1 — подфарники; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — генератор; 5 — выключатель зажигания; 6 — основной блок предохранителей; 7 — дополнительный блок предохранителей; 8 — реле-прерыватель аварийной сигнализации и указателей поворота; 9 — контрольная лампа указателей поворота в спидометре; 10 — выключатель аварийной сигнализации; 11 — задние фонари; 12 — переключатель указателей поворота в трехрычажном переключателе.

А это схема подключения реле поворотов ВАЗ-2106 (вид на контакты):

Установка аварийки на ВАЗ 2101

Подключение выполняем в следующей последовательности:

1. Отсоединяем старое реле поворотов (бочонок) и подключаем голубой провод к 3 выводу нового реле, это контролька на щитке.

2. Подсоединяем к 4 выводу нового реле кусочек провода, при креплении нового реле прикрутим его к массе.

3. Белый с черным провод (иногда фиолетовый) подсоединяем ко 2 выводу реле и к 7 выводу кнопки аварийки (номера на кнопке написаны сзади).

4. Оранжевый провод (зажигание) добавляем и подсоединяем к выводу №2 кнопки.

5. 1 вывод реле поворотов соединяем с выводом №4 кнопки аварийки.

6. На 8 вывод кнопки подаем постоянное питание, например с первого предохранителя.

7. 1 вывод кнопки подключаем к голубому проводу в фишке тубуса.

8. 3 вывод кнопки подключаем к голубому с черной полосой в фишке тубуса.

Есть еще такой вариант. На рынке продается готовая проводка для подключения аварийной сигнализации:

Установка аварийки на ВАЗ 2101Установка аварийки на ВАЗ 2101


Установка аварийки на ВАЗ 2101:
Красный — к белому с черной полосой (или фиолетовый), это нагрузка.
Желтый — к голубому (это контролька).
Синий — к оранжевому (зажигание).
Коричневый с красной полосой — постоянный плюс (например на первом предохранителе).
Белый и коричневый с белой полосой к фишке тубуса (левый и правый повороты).

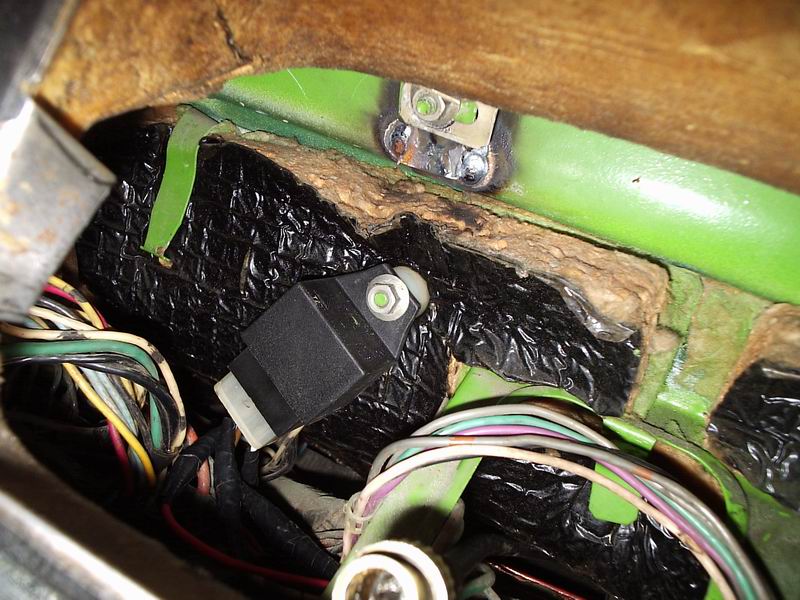

Крепим реле поворотов на место старого, не забыв про массы. Вырезаем круглое отверстие под кнопку аварийки (идеально подходит отверстие насоса омывателя, но не на всех моделях). Если у Вас есть желание как-то преобразить автомобиль, советую установить передние стекла от ВАЗ 2107 своими руками, выглядит просто супер!
