В выключенном состоянии (кнопкой) потребляет немного больше (примерно 0,9А), чем если использовать правильное подключение всех современных магнитол через АСС, к сожалению в Патриоте используется замок зажигания без этой позиции ключа.

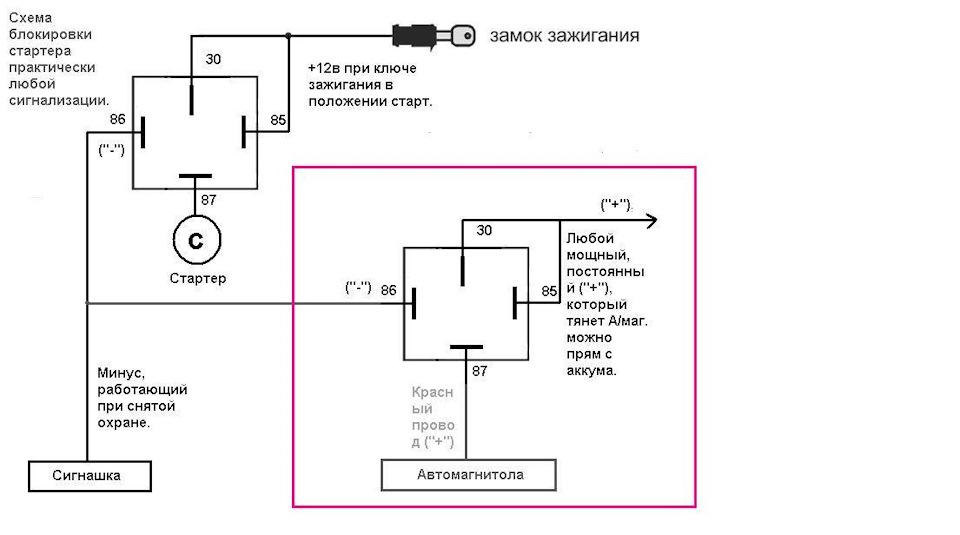

Что бы раз и навсегда избавиться от этой проблемы и повысить комфорт пользования как в иномарках, рекомендуем один самый правильный и гуманный способ в плане денежных затрат, полное описание как это сделать тут: http://www.uazpatriot.ru/forum/signal-ass-s-zamka-zazhiganiya-t13970-90.html

Самый простой вариант просто перекусить синюю перемычку и вставить в разрыв обычный тумблер (выключатель) вывести на панель и пользоваться ним  вместо  кнопки вкл/выкл на магнитоле.

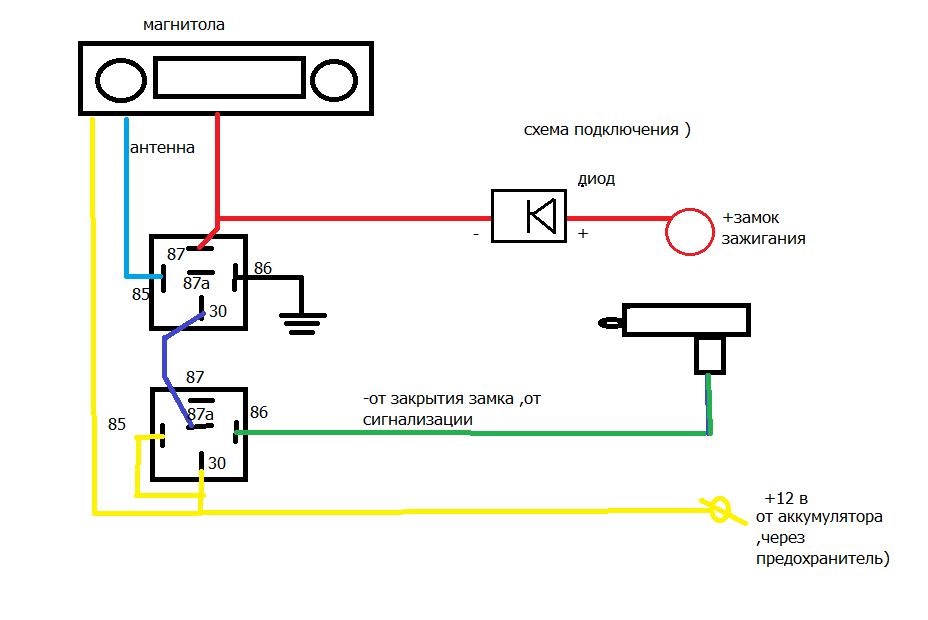

Ещё вариант собрать схемку из двух диодов и пользоваться штатной кнопкой магнитолы:

Нужны два любых диода с прямым током не менее 100 mA и напряжением не менее 16В особо большие тоже не желательно использовать, т.к у них совершенно другие показатели утечки. Смотрим на распиновку ISO колодки питания магнитолы в машине и видим, что 4-я нога (постоянное питание от акб) соединена с 7-й ногой (ACC = разрешение запуска магнитолы). Обрезаем эту перемычку. На 7-ю ногу припаиваем катоды обоих диодов. Анод одного из диодов припаиваем на 5ю ногу разъема (питание антенны). Анод второго диода соединяем с любой точкой, где появляется '+' после замка зажигания (не путать с плюсом с разгрузочного реле).

Лучше всего взять с одной из кнопок управления климатом — какой не помню.

В итоге: пока зажигание не включено, питания на 7-й ноге нет, магнитола полностью выключена. Включаем зажигание-питание появляется и через диод (правый на схеме) поступает на 7-ю ногу. Появляется возможность включить магнитолу. Включаем магнитолу, на 5-й ного появляется питание. Выключаем зажигание, но на 7-й ноге есть питание, поступающее через левый на схеме диод с 5-й ноги. Выключаем магнитолу, питание на 5-й ноге пропадает в следствие чего пропадает питание на 7й ноге- магнитолы полностью выключена.

В устройствах с ОС Андроид после выключения и включения нет мгновенной загрузки, то есть, если устройство было выключено в режиме Радио, то после включения после загрузочного логотипа и во время загрузки Андроида (30-40 секунд)  радио будет «играть» сразу, а вот если устройство было выключено в режиме проигрывателя видео или MP3 то после включения воспроизведение начнётся только после полной загрузки Андроида, то есть некоторое время придётся ехать в полной тишине. Для решения этой проблемы есть специальная функция удержания устройства от ухода в спящий режим с возможностью регулировки времени отключения 10, 30, 60 минут, которое можно выставить в зависимости от Вашего образа пользования автомобилем, если приходится часто покидать авто на короткое время, тогда можно установить например 10 минут. Принцип работы такой: после выключения устройства кнопкой или АСС, экран гаснет устройство выключается (звук, экран), но не уходит в спящий режим на время выставленное Вами, и по истечении этого времени, устройство отключится полностью и соответственно потребление энергии снизится до минимального. Заходим в настройки, далее «Настройки магнитолы», далее «Режим Sleep mode», выбираем время (по умолчанию установлен «Выкл»).
