От admin      Июл 7, 2009      В Запчасти для холодильников


РКТ-2

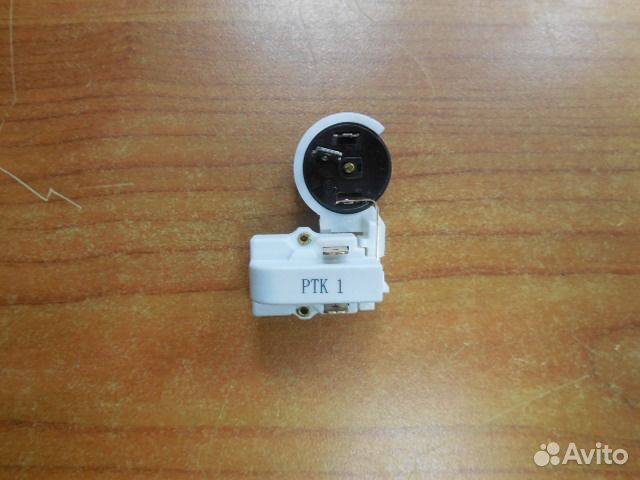

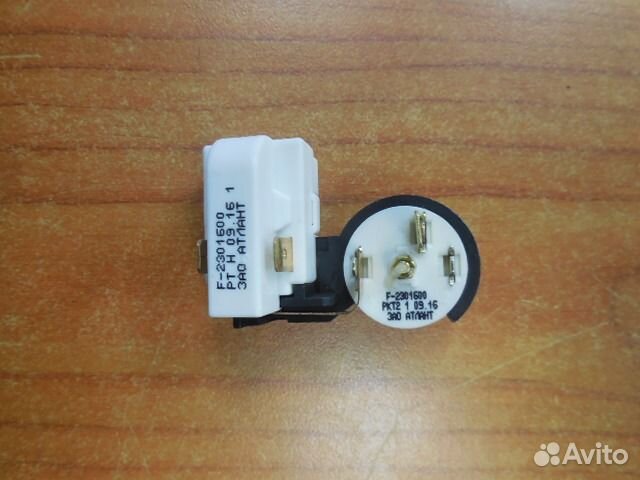

Реле пускозащитные для компрессоров холодильников РКТ-1, РКТ-2, РКТ-3, .. 4, 5, 6 по конструкции существенных отличий не имеют, имеется разница в токе и температуре срабатывания защитной части. Эта запчасть холодильника не ремонтируется.

Схема соединений реле РКТ 2 показана на рисунке: C - на общую компрессора, S - на пусковую, R - на рабочую обмотку компрессора, u1 - биметаллическая пластина, r1 - спираль с высоким сопротивлением, К - рабочий конденсатор. РКТ Принцип работы защитной части реле РКТ

напряжение на рабочую обмотку компрессора поступает через спираль с высоким удельным сопротивлением и затем через контакты биметаллической пластины. При увеличении тока, протекающего через рабочую обмотку компрессора, например при заклинивании или межвитковом замыкании, спираль разогревается, и установленная в непосредственной близости от нее биметаллическая пластина с контактами вследствие нагрева изменяет свою форму и размыкает цепь.

Позисторная часть реле пускозащитного РКТ


Тепловая часть работает следующим образом: в холодном состоянии позистор имеет сопротивление около 30 Ом. При запуске через него и конденсатор на пусковую обмотку компрессора подается напряжение смещения, которое и запускает компрессор. При возникновении каких либо проблем с пусковой обмоткой ток через позистор увеличивается, при нагреве его сопротивление резко увеличивается и компрессор не запускается.

Основные параметры защитных реле РКТ-1...РКТ-6: Настройка по температуре срабатывания 120-140 град.С; Настройка по температуре возврата 60-75 град.С; Температура срабатывания 130+-10 град.С; Температура возврата 65 +10-5 град.С;

Ток срабатывания (при t=80 град.С):

РКТ-1 1,5А; РКТ-2 1,8А; РКТ-3 2,5А; РКТ-4 3,0А; Максимальный ток срабатывания (при t=25 град.С)соответственно: 5; 6,3; 8,0; 11,5 A. Время срабатывания 6-15 сек. Основные параметры реле контроля тока PT, РТ-1 (позистор): РТ: номинальное сопротивление (при 25 град.С) 33+-8,5 Ом; потребляемая мощность 4,3Вт; Время срабатывания 0,6-2,0 сек.; Время возврата 100 сек; Максимальное напряжение 500 В. РТ-1: номинальное сопротивление 3,3+-1 Ом; потребляемая мощность 4,3Вт; Время срабатывания 0,6-2,0 сек.; Время возврата 100 сек; Максимальное напряжение 200 В.

Схожая тема:
о применяемости реле РКТ-1.. РКТ-6.

РКТ Для разборки:

снять боковую крышку блока РКТ 20 (защелка вверху) для освобождения заземляющего контакта. Далее отцепить изогнутые концы пружины из выемок (сжать концы и приподняв другой край пружины, вытянуть ее на себя).
Снять крышку - она снимется вместе с РКТ. Отверткой поддеть снизу и вытащить РКТ.
